pc osiloskop programları

-


Üç programda ücretsizdir.
1-Visual analyser download
2-Winscobe download (kayıt olmak ve aktivasyon kodu almak gerekiyor)
3-Digital oscilloscope download
3- alternatif link:
https://drive.google.com/open?id=1lRmCra5Jq63u8upOxvpla2qkdi_eERLu

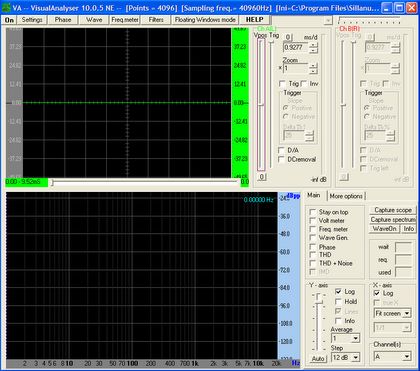

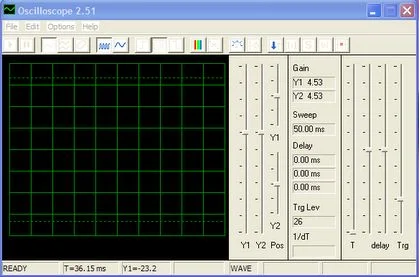

Bu üç programdan dilediğiniz ile bilgisayarınızı 20khz'ye kadar osilaskop olarak kullanabilirsiniz. Programlar ses kartının mikrofon giriş noktasını sinyal giriş ucu olarak kullanıyor. Onboard ses kartı ile de kullanılabiliyor. Ancak yüksek gerilimler ses kartınıza zarar vereceğinden gerilim düşürücü koruma direnci kullanmak yerinde olacaktır. Veya daha düşük gerilimler için aşağıdaki opamp'lı devreyi de kullanabilirsiniz. Programların arayüzleride aşağıdadır. Ayrıca Bilgisayar Usb portu üzerinden çalışan osiloskop devresine buraya tıklayarak ulaşabilirsiniz.
