AC motor dönüş yönü değiştirme


1- Yıldız motor bağlantısı dönüş yönü değiştirme
2- Üçgen motor bağlantısı dönüş yönü değiştirme
3- Yıldız-üçgen motor bağlantısı dönüş yönü değiştirme
4- Tek fazlı motor bağlantısı (fan-aspiratör motorları) dönüş yönü için
burayı tıklayınız...

AC motorların dönüş yönlerinin değiştirilmesini 4 bölümde inceleyebiliriz.

Not: Bu uygulamalarda yüksek gerilim altında çalışmanız gerekmektedir. Çok dikkatli çalışınız.

1- Yıldız motor bağlantısı:

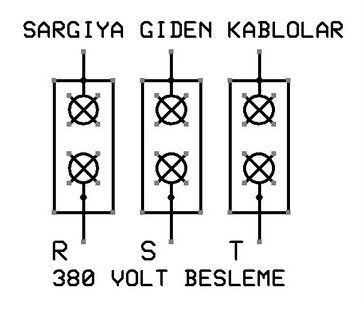

Bu bağlantıda dönüş yönü kontaktör çıkışından da değiştirilebilir. Ancak motordan değiştirmek istiyorsak aşağıdaki resimde görülen RST uçlarından herhangi ikisinin bağlantı yerlerini değiştirmek yeterlidir.



Motor bağlantı kutusu

2- Üçgen motor bağlantısı:
Bu bağlantıda da kontaktör çıkışından motor dönüş yönü değiştirilebilir. Motordan değiştirmek istiyorsak aşağıdaki resimde görülen RST uçlarından herhangi ikisinin bağlantı yerlerini değiştirmek yeterlidir.
Motor bağlantı kutusu
3- Yıldız-üçgen motor bağlantısı:
Bu bağlantıda motor dönüş yönü kontaktör çıkışlarında değiştirilmez. Motor kapağı içindeki bağlantıdan değiştirilir. Aşağıdaki resimde görülen 1-2 nolu bağlantılar ile 3-4 nolu bağlantılar birebir yer değiştirilirse motor dönüş yönümüz değiştirilmiş olur.


Motor bağlantı kutusu
