elektronik sigorta

-
elektronik sigortaprofahmet.com web sitesinden alıntıdır.

AÇIKLAMA:

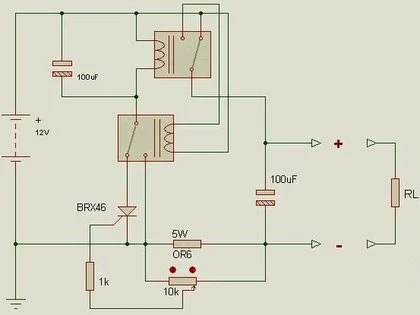

 Bu devre ile güç kaynaklarınızı ve dier cihazlarınızı koruyabilirsiniz. Ayarlanan akım sınırı aşılırsa yada çıkışlar kısadevre olursa korumaya geşer. Kısadevre ortadan kalkınca otomatik olarak akımı devreye uygular.
 Devredeki rölelerin voltajı besleme gerilimine eşit olacak. devre sadece 12v değil başka gerilimlerdede kullanabilirsiniz. 100uf kondansatörleri mutlaka kullanınız. bunların voltajı kullandığınız besleme gerilimine uygun olmalı. devredeki BRX46 tristörünü bulamassanız bunun yerina C106 kullanabilirsiniz. 10k pot ile akım ayarı yapılıyor. devreyi çok büyük akımlarda kullanacaksanız devredeki 0R6 5W lık direncin değerini küşültünüz 0R47 , 0R33 , 0R22 , 0R1 gibi değerler kullanabilirsiniz. W değeride akıma göre büyük olmalı. devreye ayrıca kısadevre göstergeside ekleyebilirsiniz. röle bobinlerine LED yada lamba bağlarsanız kısadevre olunca ışıklı ikaz almış olursunuz.
 Proteus ARES baskıdevresini indirmek için Tıklayın
