poe power over ethernet besleme devre şemaları

 Network üzerinden devrelerinizi beslemeyi sağlayabilecek power regülatör şemaları 37-57vdc giriş voltajını referans direnç hesapları işe 12-24 gibi çıkış voltajlarına ayarlayabilirsiniz. (r4-r5 ve r2-r12)

mc34063,sy8401,sy8291 entegreleri kullanılabilir.

POE pinleri mavi-mavi beyaz +

kahve-kahve beyaz - olarak belirlenmiştir.

rj45 pin numaralarında poe: 4-5-7-8

4-5 +

7-8 eksi

devreler pasif poe'dir.

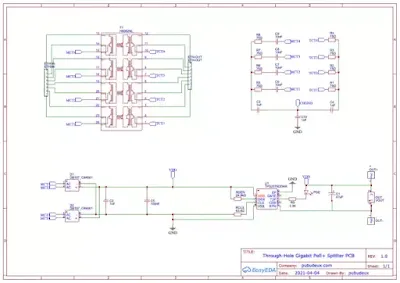

Ayrıca pem1305, tps2379ddar veya tps2378 entegreleride kullanılabilir.

Önemli not: Kulanılacak ethernet konnektörü TRJG0926HENL veya LPJG0926HENL olabilir. Diğer konnektörler için cat-5/6 kablodaki 4-5-7-8 pinler devreye girmeden çıkarılıp regülatör devresine girilmelidir.
