4-20ma-0-10volt çevirici INA828

-

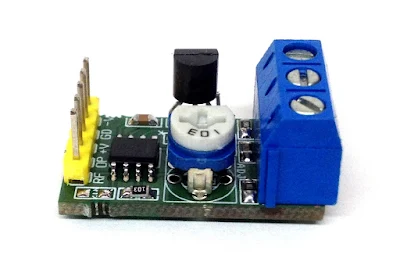

INA828 üzerine kurulu basit bir devre ile 4-20ma çıkış veren sensörleri 0-10 sistemlerinize uygun hale getirebilirsiniz. Projenin gerber ve devre şemalarını aşağıdaki linkten indirebilirsiniz. 5 volt giriş için 0-10 çıkışına gerilim bölücü direnç bağlanabilir.
