Endüktif yükler için emk sönümleyici

-

Görselleri büyütmek için üzerlerine tıklayınız...

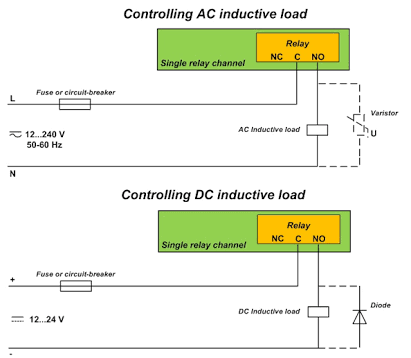

AC yükler için varistör kullanabilirsiniz. Örneğin 30 volt ac bir yükünüz var ise 35 volt varistör kullanmak mantıklıdır. Ya da 220 volt ac bir yükte 250 volt veya 275 volt varistör kullanılmalı. Varistör şebekeden gelen kısa süreli pikleri ve voltaj yükselmelerine karşı bir önlemdir. Bu önlemde cihazlarınızın manyetik dalgalardan etkilenmesini engeller. 250 volt varistör kullandığınız bir sistemde şebeke 220 volt ise ve şebeke voltajı yükselirse (250 volt ve üzeri) varistör yanar ve çalışacak cihazı korur.

DC 12 volt piston için örnek bir diyot bağlantısı (DC 48 volt veya DC 60 volt gibi değerler için kondansatör voltaj değerlerine dikkat ediniz) :

12 dc bobinli kontakatör röle piston vb. için örnek bir bağlantı daha:
