4-20ma üreteci devresi simulatörü LM317

-
4-20ma sinyal jenetarörü
4-20ma üreten sensör ve benzeri aygıtlar için bir devre geliştirecekseniz bu devre oldukça işinize yarayacaktır. Potansiyometre ile 4-20ma aralığını belirleyebilir ve 4-20ma kaynağın çalışmasını simule edebilirsiniz. Devre beslemesi regüle edilmiş 24vdc olmalıdır. 7824 kullanılabilir.

 Devrenin youtube videosu:


Malzeme Listesi:

68 ohm
250 ohm potansiyometre
LM317 regülatör entegresi

LM317 pin bilgileri:

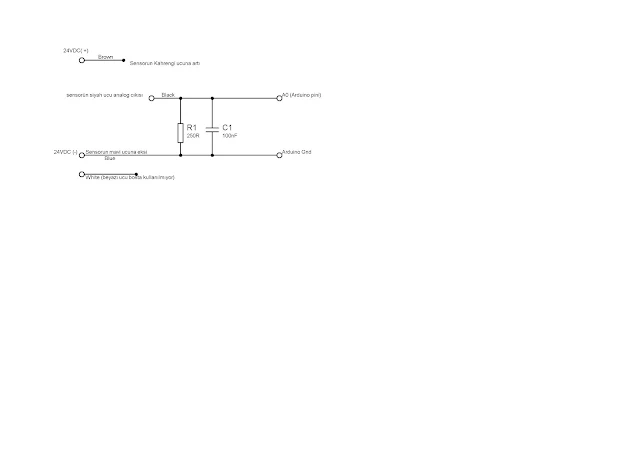

 4-20ma analog değeri 5 volt adc girişi olan bir işlemcide değerlendirebilmek için 4-20ma 5vdc çevirici için en basit örnek şu şekilde olabilir. 250 ohm direnç %1 toleranslı olmalıdır. Ancak bu devrenin olumsuz tarafı 4-20ma değeri 1-5vdc aralığına çevirebilir.Op-amp lı çevirici devresine buradan bakabilirsiniz.

Veya:
