4-20ma 0-5 volt çevirici LM358N

-

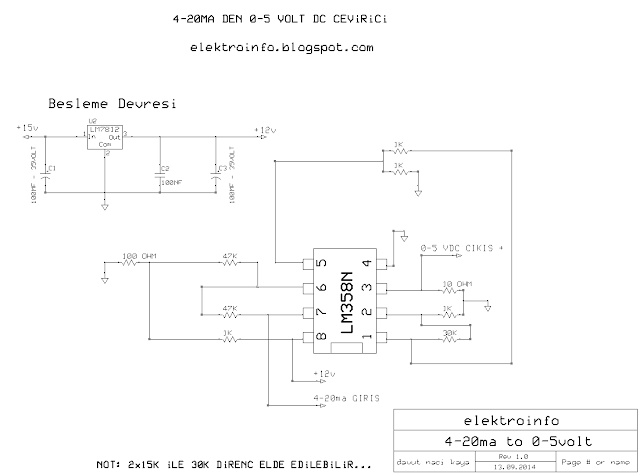

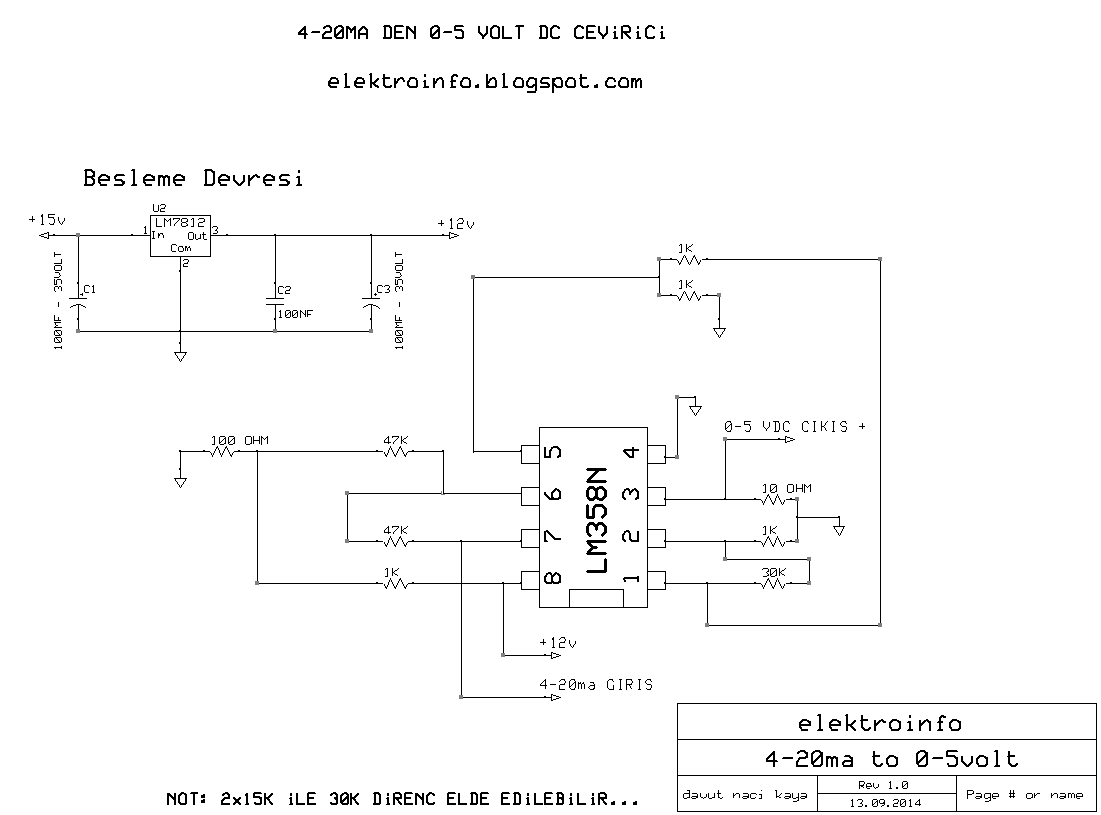

LM358N op-amp ile hazırlanmış bu devre ile 4-20ma analog değerleri mikrodenetleyici için uygun aralık olan 0-5 volt seviyesine çevirebilirsiniz. Çizimi kılıf yapısı üzerinden yapmamın sebebi op-amp sembolleri ile oldukça karmaşık bir hal alıyordu. Böyle daha net bir bağlantı yapısı oluştu. Daha basit çevirici ve 4-20ma üretecine buradan bakabilirsiniz.

 Veya daha basit devre ile bu durum sağlanabilir.




Yorumlar

Yorum Gönder

Popüler Yayınlar:

grup priz ara kablo yapımı

-
Resim
Konu basit gibi görünsede elektrik elektronik işlerinde yeni olan arkadaşlar için faydalı olacağına inanıyorum. Aslında hazır satılan grup prizler (ara kablolar) kullanılarak elektrik ihtiyacı karşılanabilir. Ama özel durumlarda kendiniz istediğiniz ölçülerde ara kablo yapmak isteyebilirsiniz. 20 m. veya daha uzun ara kablo ihtiyacınız olduğunda olduğunda, 2.5 mm. kesitli bir kablo ile ara kablo yapmak isterseniz kendiniz yapabilirsiniz. Hazır ara kablolardan bahsetmişken bir noktayı belirtmek isterim. Bağlantılarında gevşeklikler olabiliyor ve cihazlarınızın arızalanmasına neden olabilir. Bir arkadaşım satın aldığı hatalı ara kablo nedeniyle 2 pc hoparlörünü yakmıştı. En sonunda hatanın ara kablosunda olduğunu farkettik. Yeni bir ara kablo aldığınızda kullanmadan önce içini açıp bir kontrol etmekte fayda var. Ara Kablonun Yapılışı: Öncelikle ilk yapılması gereken kaç metre kabloya ihtiyacınız olduğu ve kaç cihazın çalışacağıdır. Ona göre kablonuzu ve istediğiniz sayıdaki grup
Devamını Oku...Read Me and Translate...»

gsm sinyal seviyesi asu dbm nedir

-
Resim
Dbm değeri sıfıra yaklaştıkça çekim gücümüz artmış demektir. Desibel değerlerinin çekim kalitesini aşağıya ekliyorum: 1- Mükemmel Sinyal Seviyesi: -50 dbm ila -60 dbm aralığı ( 27-32 asu ) 2- İyi Sinyal Seviyesi: -60 dbm ila -70 dbm aralığı ( 22-26 asu ) 3- Orta Sinyal Seviyesi: -70 dbm ila -80 dbm aralığı  (17-21 asu) 4- Zayıf Sinyal Seviyesi: -80 dbm -90 dbm aralığı  (12-16 asu) 5- Çok Düşük Sinyal Seviyesi: -90 dbm -100dbm aralığı.  (7-11 asu) Şimdi bu değerleri nasıl bulduğumuza bakalım.  Gsm hattınızın ne kadar iyi çektiğini ekran  üzerindeki bar ile görebiliyoruz ama bazen yetersiz kalabiliyor. Bu nedenle android telefon üreticileri asu değerini görebileceğiniz menüler hazırlıyor. Android telefonlar için ayarlar menüsünden cihaz hakkında/durum/şebeke/gsm/ gibi seçeneklerde telefonunuzun çekim gücünü asu biriminde veriyorlar.  Asu değeri artıkça çekim gücünüzde artmakta ve aşağıdaki formül ile asu dbm hesaplaması yapılabiliyor.  dBm = 2 × ASU - 113 Telefonunuzdaki asu değerini
Devamını Oku...Read Me and Translate...»

chrome ile programsız video nasıl indirilir

-
Resim
Güncelleme: download helper eklentisini chrome tarayıcısına ekleyerekte masaüstü pcde video indirilebilir: https://chrome.google.com/webstore/detail/video-downloadhelper/lmjnegcaeklhafolokijcfjliaokphfk?hl=tr Youtube dailymotion gibi sitelerden indirme işlemi için yazı sonunda 6. ve 7. maddeleri inceleyiniz, videolu anlatım linki de mevcut... Videolu anlatım:  Chrome ile programsız video indirme mp4 dosyası indirme seyretme linki: chrome programsız video indirmek Açıklamalar: Yıllardır video indirme için bir çok program ve yöntem denedim ama artık bu işi temelinden halletme zamanı geldi :)  Olaya doğrudan giriyorum. Örneğin everest filmini izlemek için aşağıdaki linki ziyaret etmemiz gerekir.  http://www.fullhdfilmizle.org/macera-filmleri-izle/everest-film-izle/ Buraya kadar her şey iyi ama ya bu izlediğimiz videonun dosyası nerede?  İşte burada: http://c3ec265b98a.awscloudfrontedge.info/files/1450415577/Everest.2015ALT/Everest.2015.720p.ALT-p1.mp4 Linki tarayıcın
Devamını Oku...Read Me and Translate...»

elektrikli fırın devre bağlantı şeması

-
Resim
2 yıl önce paylaştığım davul fırın ısı ayarlayıcısı yazıma gelen ziyaretçilerin google arama sonuçlarından bloğuma nasıl ulaştıklarına baktığımda, aslında fırın elektrik bağlantı devresini google'a sordukları ve bu devreye ulaştıklarını gördüm. Ancak aradıkları devre şemasıydı. Bu yazıda fırın ısısını ayarlayabilecek bir devreyi anlatmıştım. Baya ziyaretçinin aradığı bir konu olduğundan elektrikli fırın devre bağlantısını çizdim ve bazı açıklamalarla burada aktarıyorum. Çizim basit davul ve diktörgen şeklinde olan fırınlar için geçerlidir. 2 adet rezistanstan oluşur ve 1 rezistansın gücü 600 watt omaj değeri 80 ohmdur. Yani arıza arıyorsanız bir düğmeye bastığınızda 80 ohm, 2 düğmeye bastığınızda rezistanslar paralel olduğu için 40 ohm görmelisiniz. Değerler yaklaşıktır. Rezistanslardan birisi alt diğeri üst ısıtmayı sağlar. Neon lamba önünde 150k direnç kullanılabilir. Fişin toprak hattı ile fırın gövdesi arasında kısadevre görülmelidir. Bu önemli bir noktadır. Şayet k
Devamını Oku...Read Me and Translate...»

dc motor yönü değiştirme devresi

-
Resim
En çok sorulan sorulardan birisidir; dc motor yönünü nasıl değiştirebiliriz.  Aslında böyle bir yazı yazmamın nedeni şuradaki projem için gelen isteklerden kaynaklandı. Görselde de görüldüğü gibi 2 adet röle kullanarak motor yönü değiştirme işlemini yapabiliyoruz. Hangi röle bobinine 12 vdc gelirse çıkış ona göre (+) (-) olarak değişiyor. Tabi sistemde 2 röleyide aynı anda çektirmek (+)(-) kutupların kısadevresine neden olacaktır. Buna dikkat etmek gerekiyor. Eğer sağ sol çevirme rölelerini doğrudan 12vdc ile beslemiyoranız görselin sol altındaki transistörlü röle devresi ile mcu nun iki çıkışını motor sol sağ döndürme için kullanabilirsiniz. Bu tip devrelerde transistörde kulanılabilir. Ancak motorda olacak bir kısadevrede transistörler bozulabilir yada aşırı ısınabilir. En garantisi röle kullanmak olabilir. Sistemi 12 volt dc.ye göre tasarladım ancak siz her voltaja göre kendi sisteminizi kurabilirsiniz. Daha fazla akım ihtiyacı olan motorlarda da yüksek akımlı röle
Devamını Oku...Read Me and Translate...»

fan aspiratör motoru dönüş yönü değiştirme

-
Resim
Dikkat: Bu işlem yapılırken 220 volt yüksek gerilim altında çalışmak gerekebilir. Çok dikkatli çalışınız. Fan-aspratör motorları 220 veya 380 volt ile çalıştırılabilmektedir. Yeni alınan veya bakım yapılan bir motorun çekme veya üfleme yönü bizim istediğimiz yönün tersi olabilir. Böyle bir durumda faz notr besleme uçlarını ters çevirmekle motor dönüş yönünü değiştiremeyiz. Bu tip motorlar yukarıdaki şekilde görülen ana sargı ve yardımcı sargılardan oluşmaktadırlar. İşte bu ana sargının veya yardımcı sargıdan birisinin faz notr beslemesi değiştirilerek dönüş yönünü istediğimiz şekilde ayarlayabiliriz. Mesala ana sargıyı beslememize ters bağlarsak motorumuz ters yönde hareket edecektir. Yardımcı sargının bağlantısı olduğu gibi kalmalıdır. Yardımcı sargı adındanda anlaşılacağı gibi, motora ilk hareketi vermek maksadıyla sarılmıştır. Yukarıda örnek bir fan motoru görülmektedir. Yıldız, üçgen, yıldız üçgen motorların dönüş yönü değiştirmek için buraya tıklayınız...
Devamını Oku...Read Me and Translate...»
