Nihayet benimde bir osilaskobum oldu :) Daha önce burada anlattığım yöntemlerle düşük frekanslarda pc osilaskop programlarını kullanmıştım. Selami Gökkuş arkadaşımla beraber kurduğumuz bu devre ile 8mhz'ye kadar usb portundan çalışan bir osilaskop devresi yaptık. Proje tasarımcısının belirttiği bilgilere göre max114 entegresinin sisteme ilavesi ile 48mhz ölçüm yapılabileceğini ama denemek gerektiğini belirtiyor. Yinede osilaskobu olmayanlar için oldukça pratik ve ekonomik bir devre. Giriş voltaj seviyesi en fazla 5 volt ancak girişe 10K bir direnç takılarak 50 volt ölçüm yapılabilir. Devreyi bilgisayarıma bağladığımda otomatik olarak donanım olarak algılandı ve sürücülerini yükledi. Ancak bu devrenin negatif bölgeyi ölçmediğini de belirteyim. Osilaskop devresi için gerekli bütün dosyaları (devre şeması, hex kodu, baskı devre çizimleri -expresspcb- arayüz programı, donanım sürücüleri) aşağıdaki linkten indirebilirsiniz. Visual basicte hazırlanmış arayüz programının kaynak ...

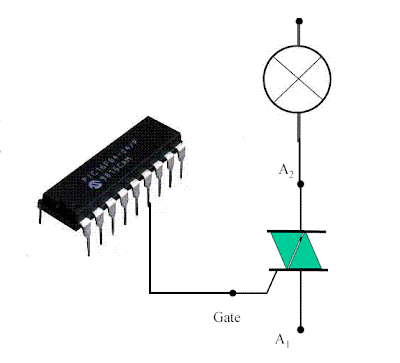

Dimmer uygulamasına pic16f84 ile güzel bir örnek olmuş. Devre üzerindeki taster siviç ile ışık seviyesi ayarlanmış. Push-buton olarak çalışıyor ve her dokunuşta seviyeyi arttırıyor veya azaltıyor. Aşağıdaki linkten hex kodunu ve ingilizce açıklamaların olduğu dosyaları indirebilirsiniz. Pic beslemesi için trafosuz adaptör olarak adlandırılan kondansatörlü besleme devresi var. Faz ve nötr bağlantılarına dikkat edilmeli.
