LM3914 ile pil test devresi

-

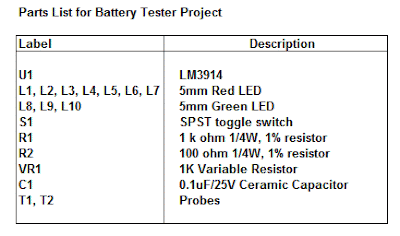

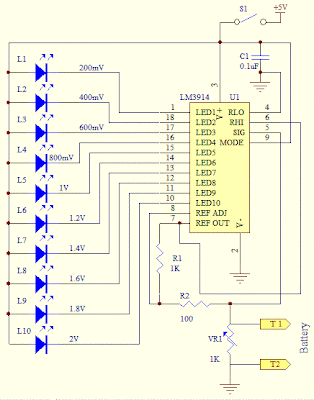

lm3914 pil test devre şemasılm3914 malzeme listesi
LM3914 kullanılmış devre ile 1.5 volt pillerin şarj durumunu led seviyesi ile görebilirsiniz. Gerilim bölücü dirençlerle başka büyüklüklerin ölçülmesinde de kullanılabilir.
