Frekans konvertörleri (invertörler) ve enerji verimliliğinde kullanımı



1- Frekans konvertörleri hakkında bilgiler
2- Frekans konvertörlerinin enerji verimliliğinde kullanımı
Frekans konvertörleri ve enerji verimliliği hakkında faydalı bilgiler. Emeği geçenlere teşekkür ederim.
1- Frekans konvertörleri hakkında bilgiler
Frekans konvertörleri, AC gerilimle beslenen cihazın çalışması için şebekeden farklı bir frekans gerektiren cihazlar ve teçhizat için bir elektrik sağlama sistemidir. Bunun anlamı, ülke şebeke frekansının örneğin ülkemiz için 50Hz olan şebeke frekansının cihazın çalışması için gereken 400Hz veya 60Hz’e frekansına dönüştürülmesidir.
Uçak sistemleri, gemi sistemleri, askeri sistemleri gibi başlıca alanlarda kullanılan frekans konvertörleri, dinamik ve statik olmak üzere ikiye ayrılır.
En son gelişen teknoloji ve en yeni trendler kullanılarak üretilen hem dinamik hem de statik frekans konvertörleri yer güç sistemleri için en iyi çözümü sunarlar.

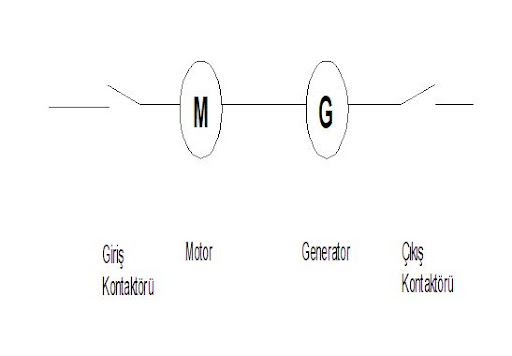

1) Dinamik Frekans Konvertörü:
Bütün dinamik frekans konvertörleri için frekans dönüşümü motor ve jeneratör kutup sayısı arasındaki bağlantı ile yapılır. Motor ve jeneratörü birleştirmek ve frekans değişimini başarmak amacıyla ekstra bir bant veya şanzıman kutusu kullanılmaz. Motor ve jeneratör sadece iki yatak tarafından desteklenen şaft üzerinde bir tek yapıda birleştirilir. Makineyi soğutmak için kullanılan pervanede aynı konvertörde şaft üzerine yerleştirilir.
Dinamik Frekans Konvertörleri gerek asenkron gerekse senkron motorlar ile akuple edilebilir. Asenkron motorlu dinamik frekans konvertörleri yükten-bağımsız hızda çalışırlar, ve giriş güç faktörü düzenlenmemiş olur. Senkron motorlu dinamik frekans konvertörleri sabit bir hızda çalışırlar, ve rotorun tahriğini değiştirerek güç faktörü 1’e ayarlanır.
2)Statik Frekans Konvertörü:
Statik frekans konvertörleri için frekans dönüşümü iki aşamada gerçekleşir. Öncelikle giriş gerilimi doğrultucular vasıtasıyla DC gerilime çevrilir, ardından invertörler vasıtasıyla bu DC gerilim istenen frekanstaki AC gerilime çevrilir. Bu işlemler esnasındaki anahtarlama için diyodlar, tristörler veya transistörler kullanılır.

Giriş sigortası Giriş Kontaktörü Doğrultucu İnvertör Çıkış Trafosu Çıkış Kontaktörü
2- Frekans konvertörlerinin enerji verimliliğinde kullanımı
Tomi Ristimäki tarafından hazırlanmış Türkçe dokümanda frekans konvertörlerinin enerji verimliliğinde sağladığı avantajlardan bahsedilmiş. PDF dokümanı aşağıdaki linkten indirebilirsiniz...
Frekans konvertörlerinin enerji verimliliğinde kullanımı pdf download
alternatif link:
Doküman içeriği:
Frekans konvertörü hız ayarı sayesinde enerji tasarrufu
Frekans Konventörü (FK) Nedir?
Affinite Kanunları
Hız ayarının, hacim akım ayarlamasının diğer metotları ile karşılaştırılması
Tipik bir HLK sisteminin çalışma çevrimi
Vantilatörler veya pompaların kullanım ömrü boyunca maliyetleri
Daha çok enerji tasarrufu için özel fonksiyonlar
Uygulamada enerji tasarrufları
Vantilatör uygulamalarında enerji tasarrufları
Küçük FK’ların pompa uygulamalarında gider tasarrufları
