güç kaynağı yapımı

-

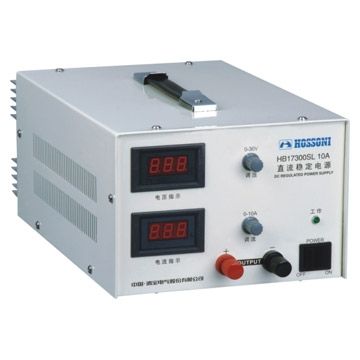

Güç kaynağı yapımı ile ilgili ilk doküman Megep tarafından hazırlanmış. Güç kaynağı yapmak isteyen arkadaşlara yol gösterici olacaktır. Güç kaynağının kutusunun yapımı resimli olarak anlatılmış ancak hazır satılan plastik veya metal kutular kullanılabilir. Metal kutu kullanılacaksa topraklama ve yalıtım iyi yapılmalı. Dokuman içerisinde 5 volt sabit 0-24 volt ayarlı ve 12 volt ac çıkışlı güç kaynağı devreside mevcut. İsterseniz LM338 ve LM317 ile yapılabilecek güç kaynağı devrelerini de bakabilirsiniz.
Ayrıca güç kaynağı için baskı devre yapımı da anlatılmış. Güç kaynağına bir voltmetre ilave edilerek çıkış voltajı görülebilir.
Aşağıdaki linkten pdf dosyayı indirebilirsiniz.
Megep güç kaynağı yapımı download
alternatif link:
İkinci dokumanda ise aşağıdaki bilgilere ulaşabilirsiniz.
* Regülesiz güç kaynağı yapımı (trafo, doğrultmaç, filtre, tam dalga, yarım dalga, köprü tipi)
* Regüleli güç kaynağı yapımı (transistör zenerli, sabit gerilim regülatör entegreli 78XX, LM317'li)
* Güç kaynağının yük altında testi
Aşağıdaki linkten word doc. dosyasını indirebilirsiniz. Emeği geçenlere teşekkür ederim.
Güç kaynağı yapımı download
alternatif lin:
