seçilen frekansta çalışan röle LM567 li

-

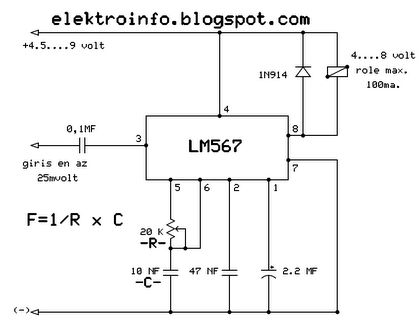

LM567 ton dekoder entegresi ile oluşturulmuş bir devre. P ile seçtiğiniz frekans girişe uygulandığında röle çekiyor. Diğer frekans değerlerinde devre pasif durumda. Değişik uygulamalarda kullanılabilir. Frekans aralığı 10 hz.-500KHZ. Aşağıdaki formulden frekansı hesaplayabilirsiniz.
F= 1/RC

Yorumlar

  1. Adsız27 Şubat 2009 13:25

    bu devreyi hangi amaç için kullanabilirim

    YanıtlaSil
  2. Admin27 Şubat 2009 19:33

    Elektrik hattınızdaki frekansın belli limitleri aşması durumunda enerjiyi kapatmak için kullanılabilir. Bu devreden 2 tane yapılarak biri 45 hz. diğeri 55 hz. ayarlanarak bu frekansların dışında çalışmama için kullanılabilir. Uzaktan elektrik tesisatı üzerinden cihaz çalıştırmak için kullanılabilir. Uzak bir noktadan göndererceğiniz frekans ile bir cihazı çalıştırabilirsiniz. Örnekler çoğaltılabilir.

    YanıtlaSil
