elektrik tesisatında vaviyen vavyen aravaviyen (devriyatör) bağlantıları

-
Vaviyen farklı yerlerden lamba vb. yükleri çalıştırmak ve durdurmak için kullanılan bağlantı şeklidir. Evlerimizde en sık koridor şeklindeki geçişlerin 2 ayrı noktasına konulan düğmelerle lambanın açılıp kapatılması sağlanır.
Yük olarak kontaktör bağlanarak grup halindeki aydınlatma lambalarının farklı noktalardan kontrolüde sağlanabilir.

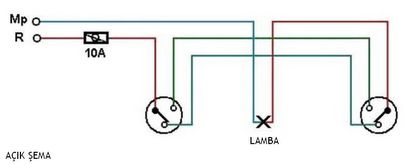

Aşağıda vaviyen açık bağlantı şeması görülüyor. 3 düğme ile kontrol istenirse aravaviyen (devriyatör) bağlantı yapılması gerekiyor. Aşağıda bu bağlantı şekli mevcut.

Yazıdaki fotoğraflar www.elektrotekno.com sitesinden alınmıştır.

Elektrik tesisatında insanlar için tehlikeli 220volt gerilim bulunmaktadır. Uygulamayı gerçekleştrimeyi düşünüyorsanız çok dikkatli çalışınız.
