Aşağıda Atmel AVR AT90S8515 mikrodenetleyici için yazılmış kod ve hex kodunun proteus'ta çalıştırılmasını görebilirsiniz. Atmel programlayıcı devrelerine ulaşmak için buraya tıklayınız...
Atmel AVR assembly ile programlamaAtmel mikrokontrolleri assembly ile programlamak için başlangıç aşamasında basit bir program yapıp bunu AVR studio programında derleyip simule edeceğiz,sonrasında ISIS de kurup çalıştıralım...Öncelikle AVR studio(assembly derleyicisi,assembler) programı aşağındaki linkten kayıt olup indirip kurabilirsiniz..kayıt oluktuktan sonra
ATmel AVR studio indirhttp://www.atmel.com/forms/software_download.asp?fn=dl_aStudio4b528.exe
Direk link ATmel AVR studio indir(download)http://www.atmel.com/dyn/resources/prod_documents/aStudio4b528.exe

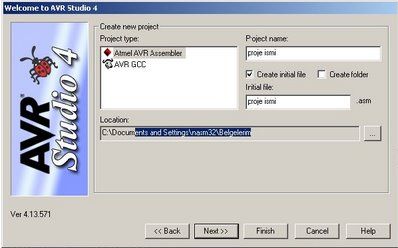

Kurulumu yaptıktan sonra açılış ekranında yeni proje oluşturalım.Bu kısımda bizden dosya ismini,kayıt yapılacağı yeri ve simule edilecek entegreyi seçmemizi vb. ayarları yapmamızı ister...
Kurulumu yaptıktan sonra açılış ekranında yeni proje oluşturalım.Bu kısımda bizden dosya ismini,kayıt yapılacağı yeri ve simule edilecek entegreyi seçmemizi vb. ayarları yapmamızı ister...
Proje sayfamız oluşturduktan sonra assembly dili ile komutlarımızı yazmaya başlayalım. örneğimizde portB ye bağladığımız ledleri flip-flop yani basit bir aç-kapa olayını yapalım.
.NOLIST
.INCLUDE "8515def.inc"
.LIST
.DEF mp=R16
RJMP
mainmain:
LDI mp,0b11111111
OUT DDRB,mp
loop:
LDI mp,0x00
OUT PORTB,mp
LDI mp,0xFF
OUT PORTB,mp
RJMP loop

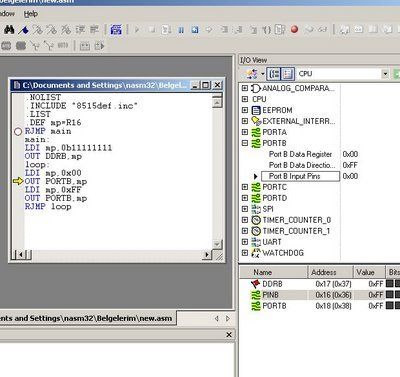

AVR studio programında kodları derleyip çalıştırıyoruz,programda proje dosyamızı .aps uzantısı ile kayıt edilir.
Derlemiş olduğumuz .hex uzantılı dosyayı proteusta lojik problarla çalışıralım...
;*flash uygulaması 3 nolu çıkışı basit bir zaman
;*gecikmesiyle on-off yapılır....
;*************************************************
.include "1200def.inc"
.include "1200def.inc"
;tanımlama dosyamızrjmp RESET
;program kodlarının başladığı nokta.def T2=r16
;T2 olarak tanımladığımız register
;********alt program*****************************
;********alt program*****************************
longDelay: ;etiket
ldi T2,05 ;T2 içerisine 05 değerini atadık
delay_1: ;etiket
dec T2 ;1 azalt
brne delay_1 ;sonuca göre devam
ret ;geri dönüş
equ led=3 ;led adına 3 atadık
;*******ana program******************************
RESET: ;etiket
sbi DDRD,led ;burda DDRD registerinin ledi yani 3 nolu pini çıkış yaptık..
flash: ;etiket
sbi PORTD,led ;LED on,
rcall longDelay ;alt programa git
cbi PORTD,led ;LED off
rcall longDelay ;alt programa git
rjmp flash ;sonsuz döngü
Atmel Avr AT90S2313 ve ATTINY2313 assembly ile yapılmış örnekler...
http://www.hanssummers.com/electronics/equipment/wind/index.htm
http://www.simister.net/~wayne/onebutton/otherpro.htm
http://www.cappels.org/dproj/Home.htm
Aşağıdaki linkte devreler projeler vb. linkler var...
http://mk102.blogspot.com/2008/11/atmel-avr-ile-yaplm-devreler-programlar.html
http://www.hanssummers.com/electronics/equipment/wind/index.htm
http://www.simister.net/~wayne/onebutton/otherpro.htm
http://www.cappels.org/dproj/Home.htm
Aşağıdaki linkte devreler projeler vb. linkler var...
http://mk102.blogspot.com/2008/11/atmel-avr-ile-yaplm-devreler-programlar.html
