atık sigorta gösterici devreler

-

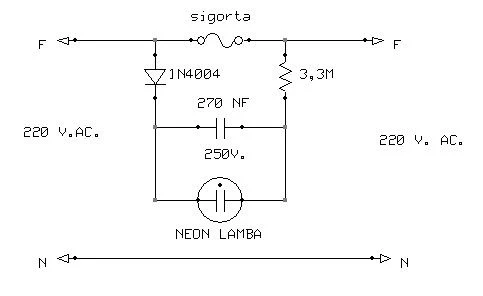

Bu devre sayesinde 220 volt ile çalışan cihazların sigortalarının atık olup olmadığını yanıp sönen neon lamba vasıtasıyla anlarız. Çıkışta yük varken ve sigorta atıksa neon lamba devresini tamamlar ve neon ikaz verir.

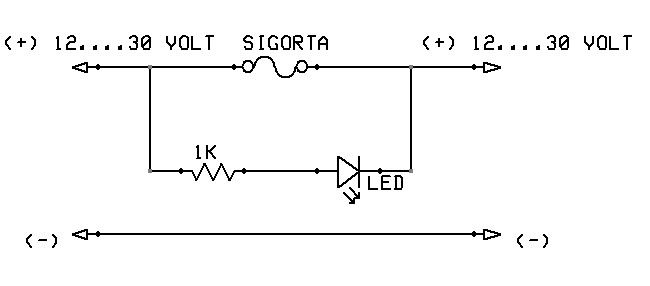

Aşağıdaki devre ilede 12-30 volt arasında çalışan devreler için ikaz devresi yapılabilir. Bu devrede ise sigorta attığındaled sürekli yanmaktadır.

 Bu devrelerle cam sigortaların yanısıra elektrik tesisatı otomatlarının da atıp atmadığını kontrol edebiliriz.Devrelerdeki direnç değerleri yükseltilerek daha yüksek voltajlarda kullanılabilirler.
