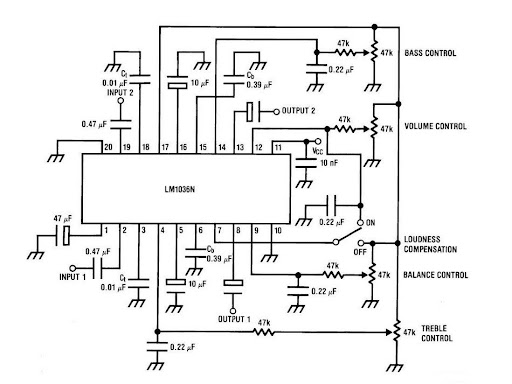

Bas tiz balans ve volüm kontrol devresi

-


Bu devre sayesinde sol ve sağ ses sinyallerinin tiz, bas, balans ve volüm kontrollerini yapabiliriz. Amplifikatör girişinden önce ses sinyalleri bu devrenin sol sağ girişlerine girer ve çıkışından amp. girişine uygulanır.
Ayrıca surround ses sistemi elde etmek istersek bu devrenin çıkışını surround ses sistemi oluşturucu devreye girerek elde edebiliriz. Surround ses sistemi devresi için tıklayınız…
