usb konnektör port hakkında bilgiler
Bu yazıda aşağıdaki 2 başlık altında bilgilere ulaşabilirsiniz:
1- Usb port fiziksel yapısı
2- Usb port yazılımsal yapısı
1- Usb port fiziksel yapısı:

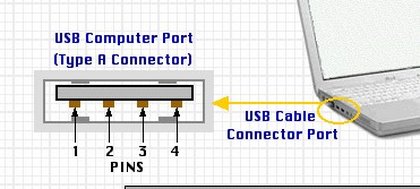

Yukarıdakiş resimde görülen ilk konnektör usb kabloya takılı oaln konnektördür. Bu kablonun her iki ucunda bu konnektörden bulunur. Usb konnektörü elimize alıp usb işaretiniyukarı getirdiğimizde ilk pin 1 nolu uçtur. +5 volt dc gerilim burada bulunur. En sondaki 4 nolu uç (-) ucumuzdur. Bu uçları kısadevre edersek usb portumuza veya anakartımıza zarar verebiliriz.
1- Usb port fiziksel yapısı
2- Usb port yazılımsal yapısı
1- Usb port fiziksel yapısı:
Yukarıdakiş resimde görülen ilk konnektör usb kabloya takılı oaln konnektördür. Bu kablonun her iki ucunda bu konnektörden bulunur. Usb konnektörü elimize alıp usb işaretiniyukarı getirdiğimizde ilk pin 1 nolu uçtur. +5 volt dc gerilim burada bulunur. En sondaki 4 nolu uç (-) ucumuzdur. Bu uçları kısadevre edersek usb portumuza veya anakartımıza zarar verebiliriz.
Aşağıda görünen konnektör ise dişi konnektör dediğimiz yani devre kartımıza taktığımız konnektördür. Bilgisayarlarda bulunan usb portudur. Erkek usbnin 1 numarasının karşısındaki dişi konnektörün 1 nolu pininden + voltajı alabiliriz. (-) voltajıda 4 nolu pinden alabiliriz. 2 ve 3 nolu uçlar data uçlarıdır.
ayrıntılı ingilizce döküman için tıklayınız... Alternatif pdf link:
2-Usb port yazılımsal yapısı:
Aşağıdaki linkten uygulamalı usb port pdf dokümanını indirebilirsiniz:
http://sites.google.com/site/elektroot/Home/rfmetre/elektroinfo.rar?attredirects=0
Bu usb hakkındaki yazılarıda ilginizi çekebilir:
Usb portla ilgili elektoinfo yazıları
