Dikkat: Bu işlem yapılırken 220 volt yüksek gerilim altında çalışmak gerekebilir. Çok dikkatli çalışınız. Fan-aspratör motorları 220 veya 380 volt ile çalıştırılabilmektedir. Yeni alınan veya bakım yapılan bir motorun çekme veya üfleme yönü bizim istediğimiz yönün tersi olabilir. Böyle bir durumda faz notr besleme uçlarını ters çevirmekle motor dönüş yönünü değiştiremeyiz. Bu tip motorlar yukarıdaki şekilde görülen ana sargı ve yardımcı sargılardan oluşmaktadırlar. İşte bu ana sargının veya yardımcı sargıdan birisinin faz notr beslemesi değiştirilerek dönüş yönünü istediğimiz şekilde ayarlayabiliriz. Mesala ana sargıyı beslememize ters bağlarsak motorumuz ters yönde hareket edecektir. Yardımcı sargının bağlantısı olduğu gibi kalmalıdır. Yardımcı sargı adındanda anlaşılacağı gibi, motora ilk hareketi vermek maksadıyla sarılmıştır. Yukarıda örnek bir fan motoru görülmektedir. Yıldız, üçgen, yıldız üçgen motorların dönüş yönü değiştirmek için buraya tıklayınız...

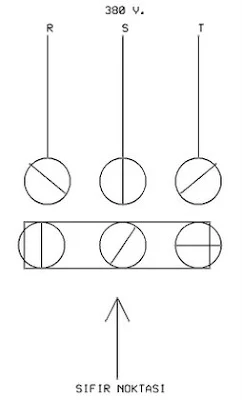

3 Fazın birleşme noktasına sıfır noktası denir. 380 Voltluk bir motoru çalıştırdığımız yerde notr hattına ihtiyacımız olduğunu varsayalım. Şekilde görülen 3 noktanın birleştiği yerde notr hattı oluşur. Bu nokta ile r s t hatlarından birini ölçtüğümüzde 220 v. gerilimi okuruz. Dikkat edilmesi gereken nokta motorun sargısının kaldırabileceğinden fazla yük çalıştırmamaktır.
