proteus simulasyon pcb şema çizim programı

-

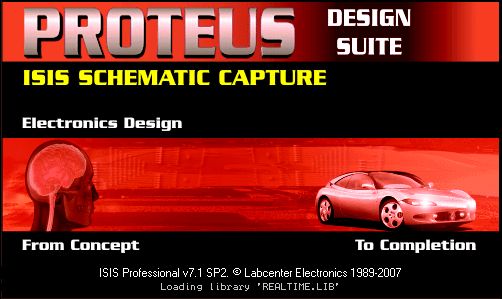

proteus isis ares simülasyon programı

 Kurulum sonrası programda sorun yaşarsanız, windowsta yeni kulanıcı oluşturup oradan sorunsuz çalıştırabilirsiniz.

 Baskıdevre-şema çizimi ve elektronik devre simulasyonları için kullanılabilecek en iyi programlardan birisidir. Program iki bölümden oluşuyor. Baskıdevre çizim bölümü ARES ve şema çizim bölümü İSİS. İSİS'te çizilen devrelerin çalışıp çalışmadığını bir butona basarak görebiliyorsunuz. Özellikle pic ile yapılmış devreleri denemek için güzel bir laboratuvar olduğu söylenebilir. Pic ile yapılmış devreyi İSİS'te çizdikten sonra, yazdığımız HEX kodunu pic'imizin edit properties kısmından İSİS'e yüklüyoruz. Ve play tuşuna bastığımızda kodumuz ve devremiz doğru ise devremiz çalışacaktır. Bu sayede devreyi oluşturmadan önce sanal olarak kurmuş ve denemiş oluyoruz. Yukarıdaki linkten demo versiyonu yükleyebilirsiniz. Aşağıdaki linkten de proteus e-kitabı yükleyebilirsiniz.
Proteus videolu dersler için hazırladığım yazıya buradan ulaşabilirsiniz...
