Lehim yapılırken dikkat edilmesi gereken hususlar

Çoğumuza basit gelebilir :) ama yeni başlayan Arkadaşlarımızı düşünmek gerek Yeni başlayanlar için bir kaç ip ucu animasyon ve videolar ile Havya Kullanımını ve lehim yapmasını anlatmaya çalıştım
Resimdeki gibi güzel ve pahalı bir havya yerine :D piyasada bolca bulunan ucuz işimizi görecek bir havya ile başlayalım 30..40 watt olabilir fiyatları 10..20ytl arası
havyalar-300w-40w

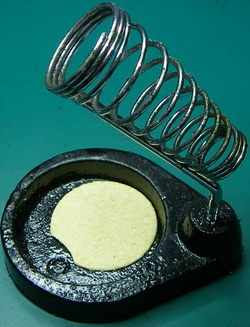

Ve havyamızın ucunu Temizlemek için Havya Süngeri ve Bir Havya Altlığı gerekli kullanmanızı öneririm ufak tefek kazalardan korunursunuz :) fiyatları 5..10ytl arası resimde görülen 5ytl süngeride içinde henüz ıslatılmamış :) ayrı satın almanız gerek
havya-altligi-sunger
Ekleme 23-02-2010: Uzun süredir havya süngeri kullanmıyorum ve önermiyorum :) bunun yerine havya temizleme teli daha kullanışlı ve havya ucuna zarar vermiyor tertemiz yapıyor aşağıdaki resimde olduğu gibi yumak halinde fiyatları uygun metal kutusu ile pahalıya gelir havya altlığının sünger konulan bölümüne bu teli koyarsınız
havya-temizleme-teli-yumak havya-temizleme-teli-kutulu
Lehim ve Lehim Pastası Lehimde Marka olarak Koçremo (flux karışımlı) öneririm Ferayda olabilir fakat feray çok artık bırakıyor Pasta için Lötfett
lehim_pastasi_lehim
Gerekli Malzemelerimizi Aldık Şimdi Başlayalım öncelikle Lehimlenecek parça, yüzey Temiz olmalı Oksitlenmemiş olmalı Havyamızı Çalıştıralım lehim eritecek kadar ısındığında ucuna biraz lehim verelim biraz beklesin bu arada süngerimizi hazırlayalım süngeri ıslatalım fazla sulu olması hiç su damlamayana kadar sıkalım havyamız kıvama gelmiştir :) Ucunu Temizleyip lehimleme işlemine geçebiliriz
bu kadar basit :) önemli olan lehimlenecek yüzeyi iyi ısıtmak önce havya ile helimlenecek parçanın bacağını ve plaketteki bakır yüzeyi birlik ısıtıyoruz ve ardından lehimlemeyi yapıyoruz.



lehimleme-1 lehimleme-animasyon-2
sık sık gördügüm bir hata :) Havyanın ucuna lehim verilip direkt parçayı lehimlemeye çalışmak tamamen yalnış ve kalitesiz bir lehim olur. Lehimlenecek Parça yada yüzey Her zaman temiz olmayabilir bu durumda Lehim Pastası imdadımıza yetişiyor lehim ucuna biraz pasta ekleyip zor yüzeyleri lehimleyebiliriz (cif reklamı gibi oldu :))

Kötü Lehimleme Soğuk Lehim

soguk_lehim_kotu_lehimleme
Resimde bir kaç Kötü lehim örnegi 3 numaraya dikkat ederseniz fazla ısıdan lehim bozulmuş 4 numara ise tam bir Soğuklehim fazla ısınmış yada tam lehimlenmemiş bölge zamanla 4 numaradaki hale gelebilir
Bir Kaç ip ucu vereyim ileride işinize yarar bazen hasas parçaları lehimlemeniz gerekebilir videoda olduğu gibi Flash entegrsi ben bu tip entegreleri lehimlerken bu yöntemi kullanıyorum fakat videoda unuttuğum bir şey var :) flash entegreleri lehimlerken fazla ısıtmamak gerek soğutma için üzerine genelde madeni para koyulur yada başka uygun bir metal hassas parçalar için aklınızda bulunsun.
bu yüntem ile entegre söktügümü bilirim :)tabiki smd degildi Kullandığım kablonun daha Profosyoneli piyasada satılmakta özel hazır pastalı üzerinde plastik kaplama olmayanları var ama hiç kullanmadım biraz kaplamasız kablo ve Lehim Pastası işimi görüyor



kullandıgım kablo pc powersupply kablosu :) kalitesiz olanların kabloları işe yarıyor :d şimdi nasıl iş bu derseniz kaliteli powerlerin kablolarıda kaliteli ve kaplamalıdır lehim zor tutarlar bu sebeple kaplamasız olan telli kablolar bu iş için iyi fakat mutlaka kabloya lehim pastası ile kaplatın lehimi çabucak çeker

Basit SMD Parçaları Sökmek için Bir Yöntem

smd_lehim_lehimleme
Ayrıca zor lehimlenen kablolar için bu yöntem geçerli birde kabloları yada farklı malzemeleri bir birine lehimlerken yapılan bir hata Kabloları direkt lehimlemeye çalışmak Öncelikle Her iki Tarafada Lehim verilmeli Sonra fazla lehim kullanılmadan Lehimlenmeli örnek iki Kablomuz var birbirine lehimleyeceğiz ikisininde lehimlemek için uçlarını keski yardımı ile açarız ve ayrı ayrı uçlarını lehimleriz sonra bir araya getirip lehimleriz bir nevi önlehim diyebiliriz :)

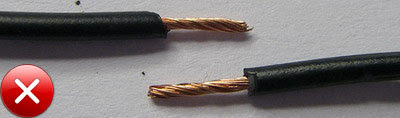

kablo_lehimsiz_lehim

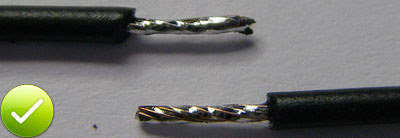

kablo_lehimli_lehim
Birde Aşırı Oksitlenmiş yada lehim tutmayacak yerler vardır mesela Aleminyum :) ustalarımdan ögremdiğim bir yöntemi anlatayım Bu iş için Vazelin kullanıyorlardı :d amaç aleminyumun hava ile ilişkisini kesmek Oksitlenmeyi önlemek lehimlenecek bölüme bolca vazelin sürülür yüksek watlı bir havya ve lehim ile hafice fazla zorlamadan kazır gibi lehim yapılır illaki vazelin kullanmaya gerek yok gres yağıda olabilir sana yağıda olabilir :) önemli olan nefes aldırmadan lehimlemek bence en makulü uygunu vazelin
Benden bu kadar olabildigince basit bir şekilde Anlatmaya çalıştım umarım faydası olur

 Yazının kaynağı 320volt
