elektronik devreler laboratuvarı edL

-

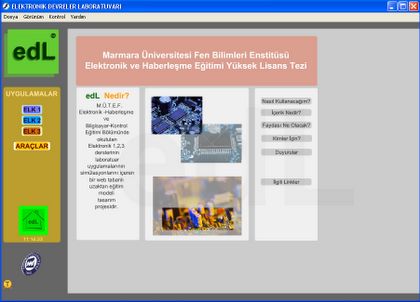

Elektronik derslerine yardımcı olarak tasarlanmış uygulamalı bir program olan edL (elektronik devreler laboratuvarı) Marmara Üniversitesi Fen bilimleri Enstitüsü'nde hazırlanmıştır. Lise-üniversite elektronik-haberleşme bölümlerinde okuyan arkadaşlara faydalı olacağını düşünüyorum. Emeği olan herkese teşekkür ederim.
Program içerisinde elektronik malzemelerin karekteristikleri ve kontrolleri hakkında güzel uygulamalar var. Kuvvetlendiriciler, op-amp, transistör devreleri, osilatörler ve birçok konu hakkında uygulamalar mevcut. Ayrıca bir elektronik laboratuvarında kullanılan multimetre, osilaskop, frekans jeneratörü, simetrik güç kaynağı ve breadboard iç bağlantılarının nasıl olduğu anlatılmış.
Aşağıdaki linkten programı download edebilirsiniz.
edL program (2.4MB) download
programı web üzerinden kullanmak için aşağıdaki linke tıklayınız...
http://mimoza.marmara.edu.tr/~hkorkmaz/edl.swf
