8 pin 28 pin pic'ler (mikrodenetleyiciler) için programlama devresi

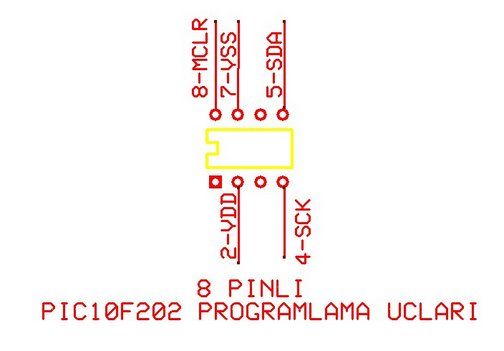

Daha önce yayınladığım pic ile ses ikazı devresindeki pic10f202 mikrodenetleyicisini aşağıdaki devre ile programlayabilirsiniz. Bu devreyi yukarıdaki JDM programlayıcısına uygun şekilde bağladığınızda hex kodunu pic10f202 içerisine yükleyebilirsiniz. JDM pic programlayıcı hakkında ayrıntılı bilgiler için buraya tıklayınız...

8 pinli mikrodenetleyicilerde programlama yapabilmek için ikinci bağlantı şekli de aşağıdaki devredir.

Pic12c508 mikrodenetleyicisini bu ek devre ile programlayabilirsiniz.

Görüldüğü gibi 8 pinli pic'leri programlayabilmek için 2 farklı bağlantı kullanılıyor. Başka 8 pinli picleri de bu devreler ile programlayabilirsiniz. Ancak devreye bağlamadan önce mutlaka elinizdeki pic'in datasheet'ini inceleyiniz ve programlama ve besleme uçlarını tespit ediniz.

VDD (+) 5 volt dc.

VSS (-)

28 pinli picleri de aşağıdaki ek devre ile programlayabilirsiniz. Bu devreyide JDM programlayıcıya bağlamanız yeterlidir.Bu konu ile ilgili karşılaştığınız sorunlar için
d.nacikaya@gmail.com adresinden veya aşağıdaki yorum ekle başlığındanbana ulaşabilirsiniz. Yorum ekle linkini kullanmanız bilgi paylaşımının daha fazla olmasını sağlayacaktır. Ayrıca elektroinfo forum'u da sorularınız için kullanabilirsiniz. Foruma gitmek için buraya tıklayın...
